Cellules optiques

La bonne Cellule photoélectrique pour chaque application

Les portails automatiques régulent l'accès à différents lieux tels que les parkings, les garages souterrains, les garages privés et surtout les sites industriels et les ateliers de production. Dans ce contexte, les portes automatiques sont non seulement extrêmement pratiques, mais elles offrent également un niveau élevé de sécurité et de disponibilité. La Cellule photoélectrique est un élément important d'un concept global d'automatisation des portails.

Les cellules photoélectriques sont un composant de détection central dans la technique d'automatisation. Cela vaut aussi bien pour les installations de portes automatisées que pour la construction de machines et d'installations. Sur les installations de porte, les cellules photoélectriques sont utilisées en premier lieu pour protéger les objets, par exemple les véhicules garés dans l'ouverture de la porte. Selon l'installation de porte, l'utilisation de ces capteurs est obligatoire pour satisfaire aux prescriptions et normes en vigueur.

Cellule photoélectrique pour les portes industrielles et les portes de garage

Une Cellule photoélectrique sur une porte industrielle ou de garage offre non seulement un confort, mais surtout une sécurité supplémentaire. Si la porte se ferme et qu'une personne ou un objet interrompt le faisceau lumineux, la porte s'arrête immédiatement et remonte. Cela permet d'éviter que des personnes ou des objets soient touchés par le bord de la porte. L'installation d'une Cellule photoélectrique sur la porte de garage est particulièrement recommandée dans les foyers avec enfants. Des fabricants comme Hormann ou Novoferm proposent des Cellules photoélectriques spécialement adaptées à leurs portes, qui peuvent être intégrées sans problème. Mais il existe également différents modèles et technologies de cellules photoélectriques à installer ultérieurement sur des portes existantes.

Technologies de cellules photoélectriques : Les classiques sur les portes

Selon l'application et la fonction souhaitée, différents types de cellules photoélectriques s'offrent à vous. Il existe différents types de capteurs spécialement conçus et optimisés pour certaines fonctions et destinés à être utilisés sur les portes. On distingue les types de capteurs suivants:

Les barrières unidirectionnelles

La barrière photoélectrique unidirectionnelle se compose d'un émetteur et d'un récepteur. L'émetteur de la cellule photoélectrique envoie ici un faisceau lumineux au récepteur. Si un objet se trouve sur le trajet de la lumière, le faisceau lumineux est interrompu et le mouvement de la machine est stoppé.

Sur les portes, un des deux composants est installé de chaque côté de la porte - les deux côtés d'une porte doivent donc être câblés avec une ligne de signalisation. Les frais d'installation un peu plus élevés sont relativisés par la très grande résistance aux interférences de la cellule photoélectrique reflex, même dans des conditions environnementales défavorables, et par son champ d'action plus important que celui de la cellule photoélectrique reflex.

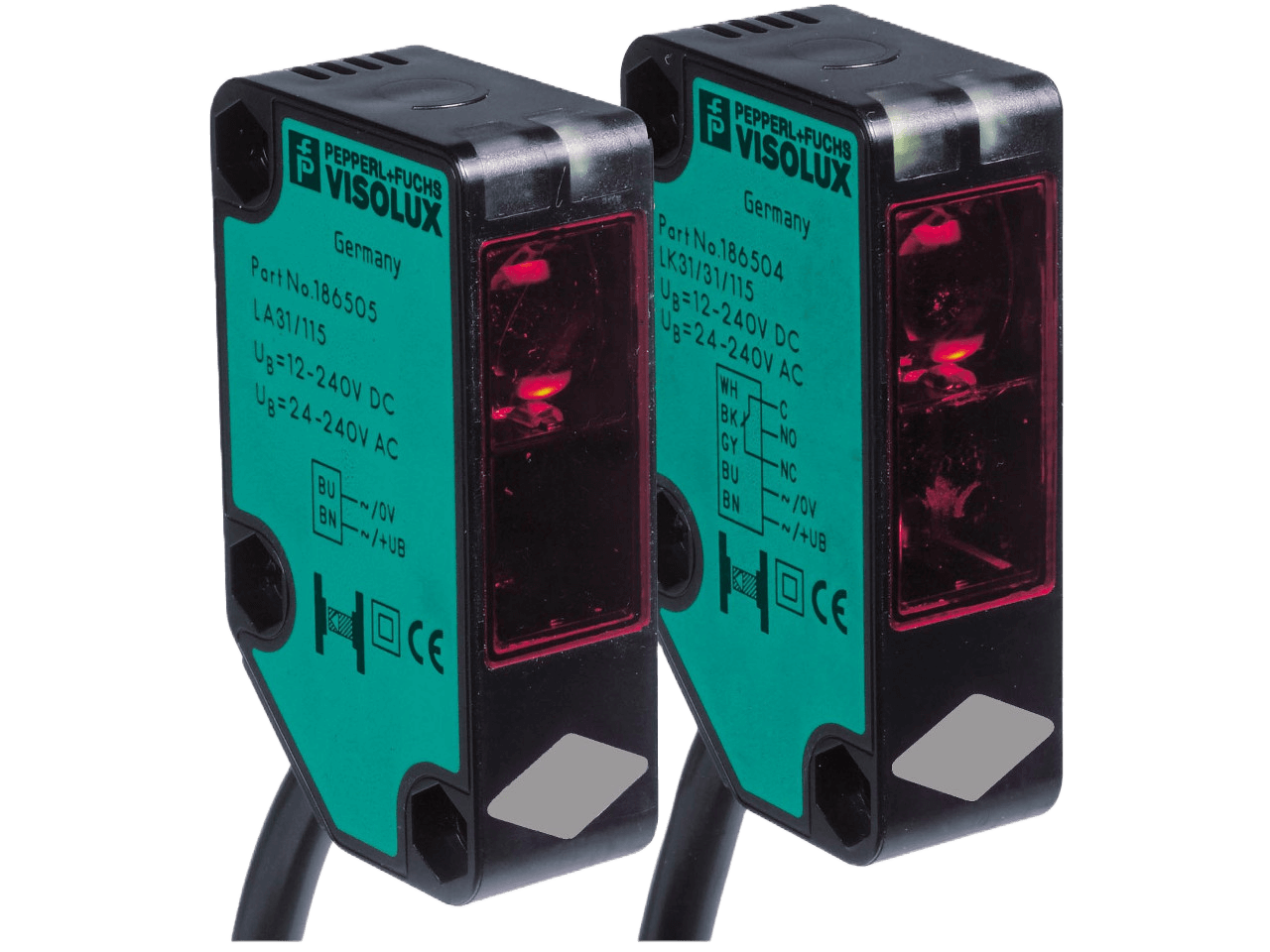

C'est surtout le champ d'action élevé et la résistance aux interférences de ces capteurs qui en font une solution très appréciée pour les applications extérieures. Chez torautomatismes24, nous misons particulièrement sur le modèle LA31/LK31/25/31/115 SET2 ou LA29/LK29-Z-F1/31/116-SET de Pepperl et Fuchs.

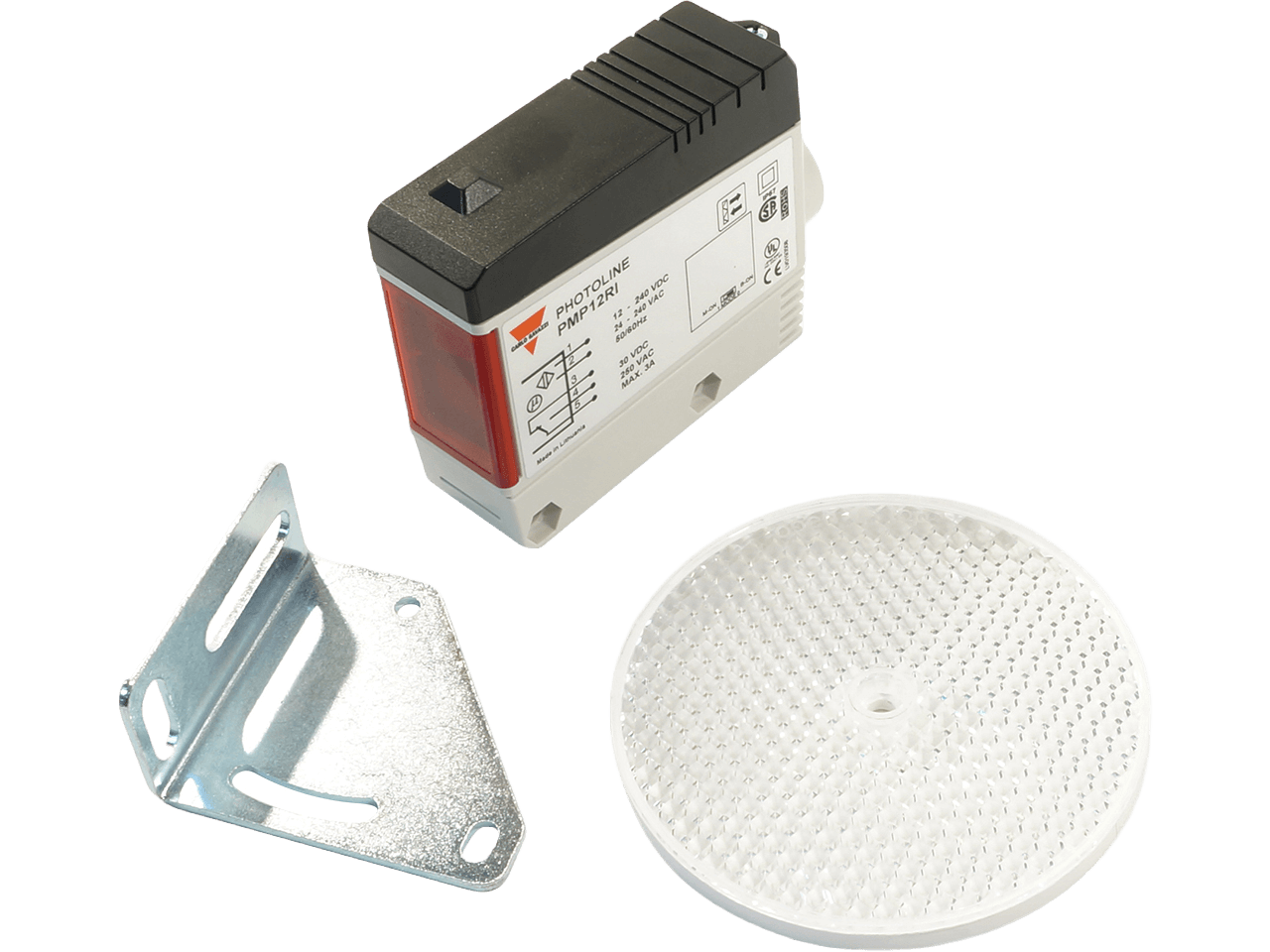

Cellule photoélectrique reflex

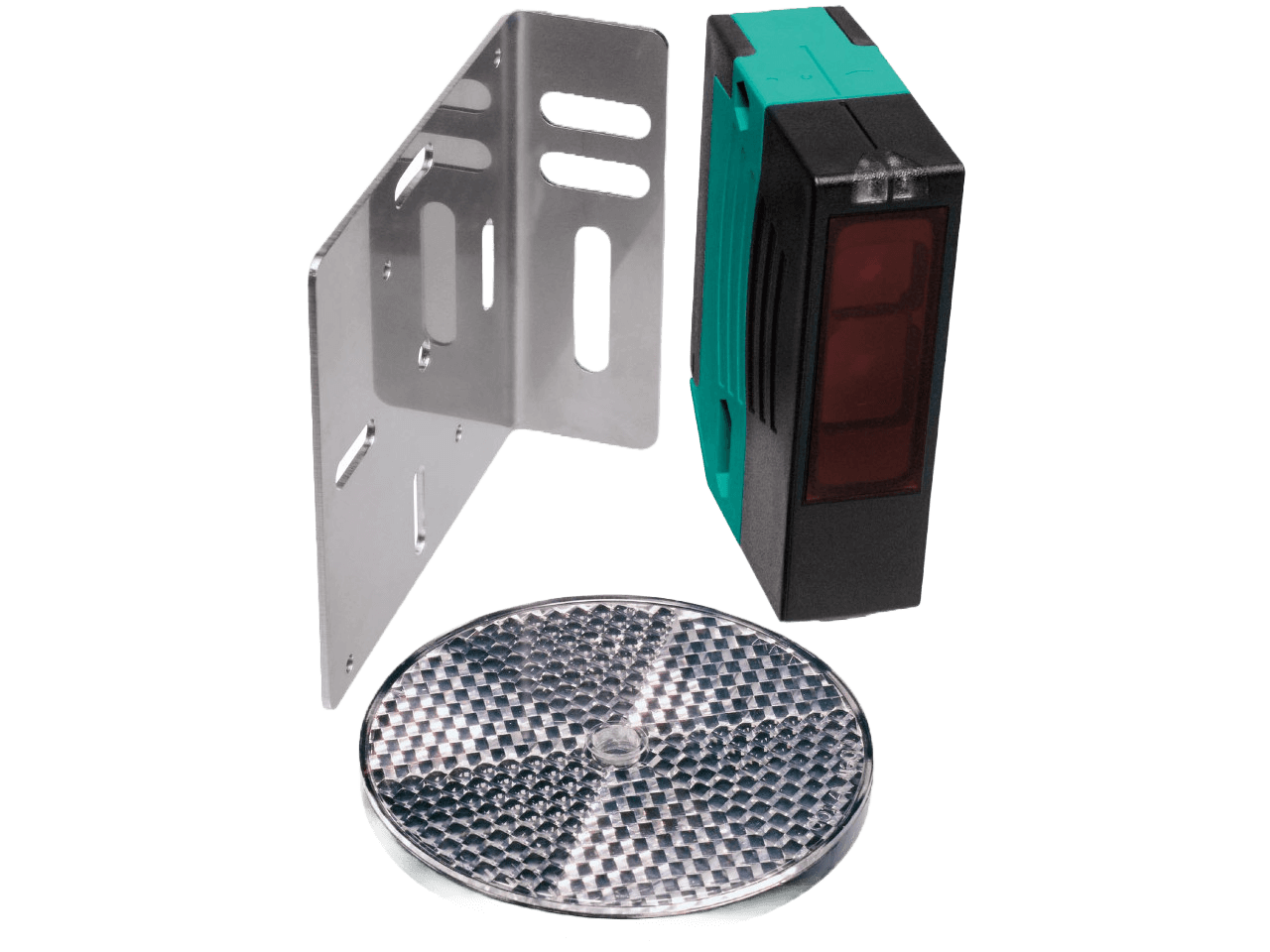

La Cellule photoélectrique reflex, en revanche, est conçue différemment : l'émetteur et le récepteur se trouvent ici dans le même boîtier. L'émetteur émet un rayonnement sur un réflecteur situé en face, qui réfléchit ensuite la lumière vers le récepteur. Un objet placé sur le trajet de la lumière, entre le capteur et le réflecteur, interrompt ici aussi le faisceau lumineux et stoppe le mouvement de la machine.

Pour améliorer la détection, même d'objets très réfléchissants, ce type de capteur utilise souvent une lumière polarisée. Grâce à cela et à l'utilisation de réflecteurs et de filtres polarisants spéciaux dans la Cellule photoélectrique, la précision de détection et la résistance aux interférences du capteur sont augmentées. Dans les modèles particulièrement haut de gamme, des technologies plus sophistiquées, comme la triangulation ou la mesure du temps de vol, sont également utilisées à cet effet.

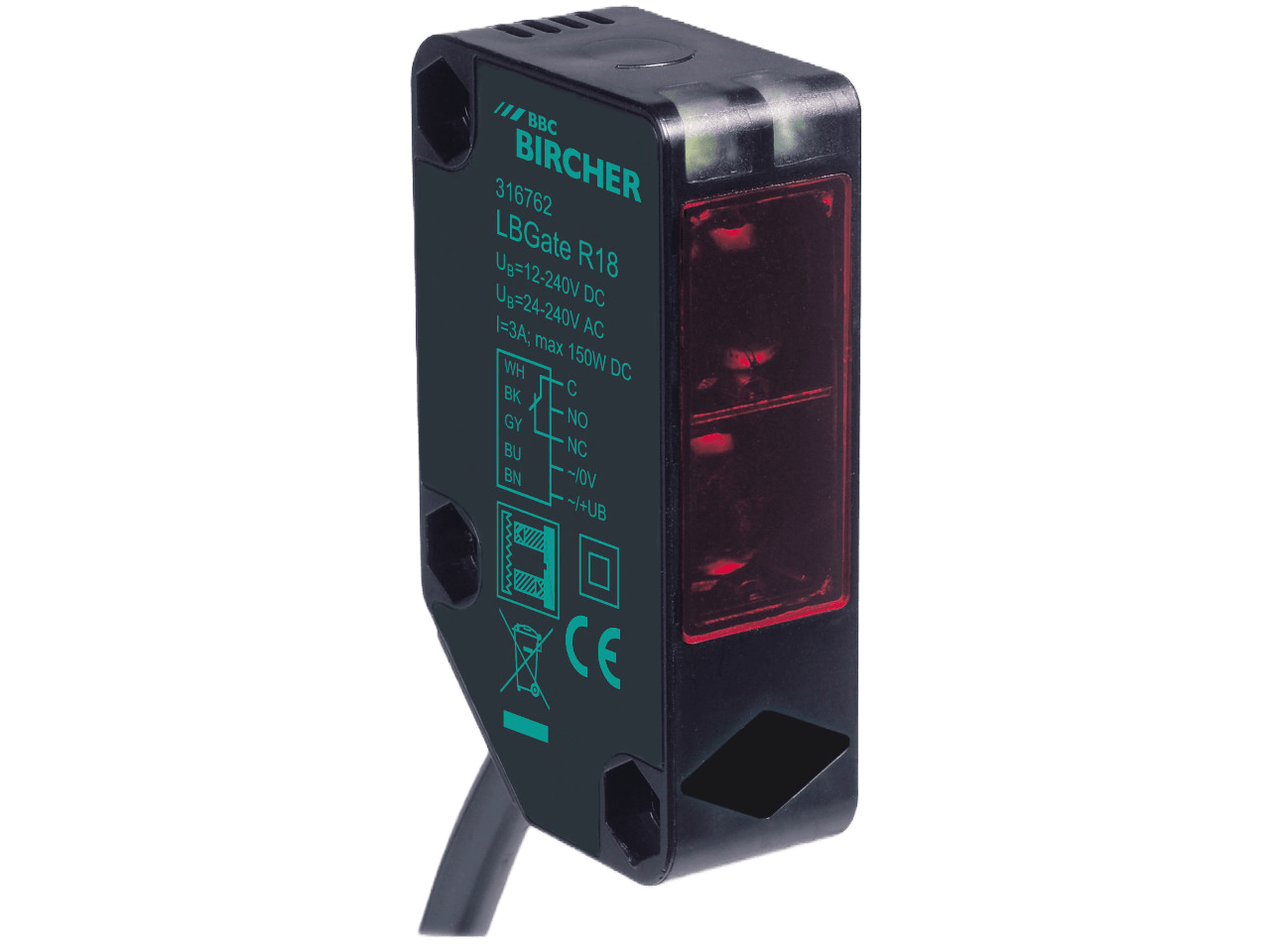

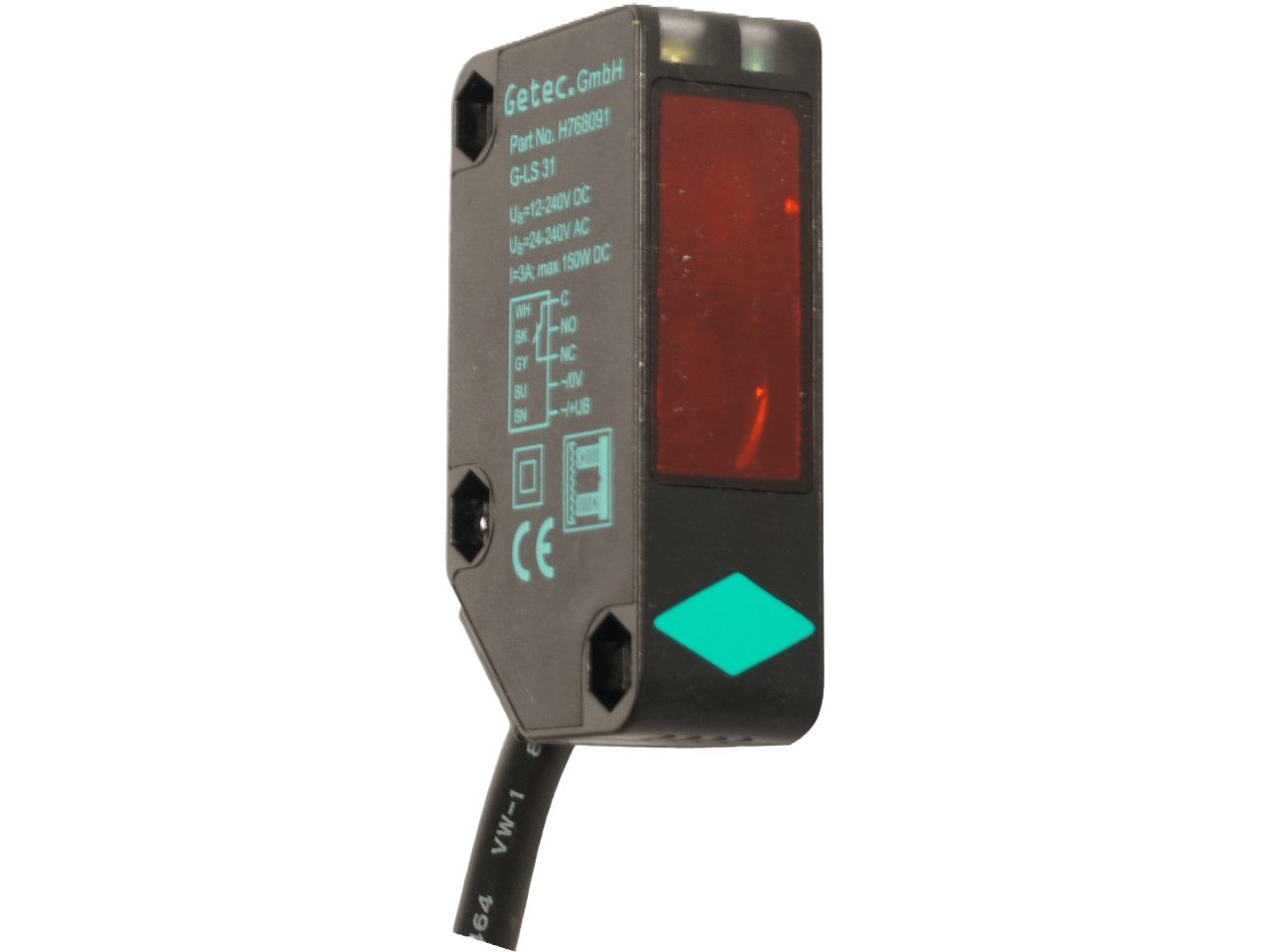

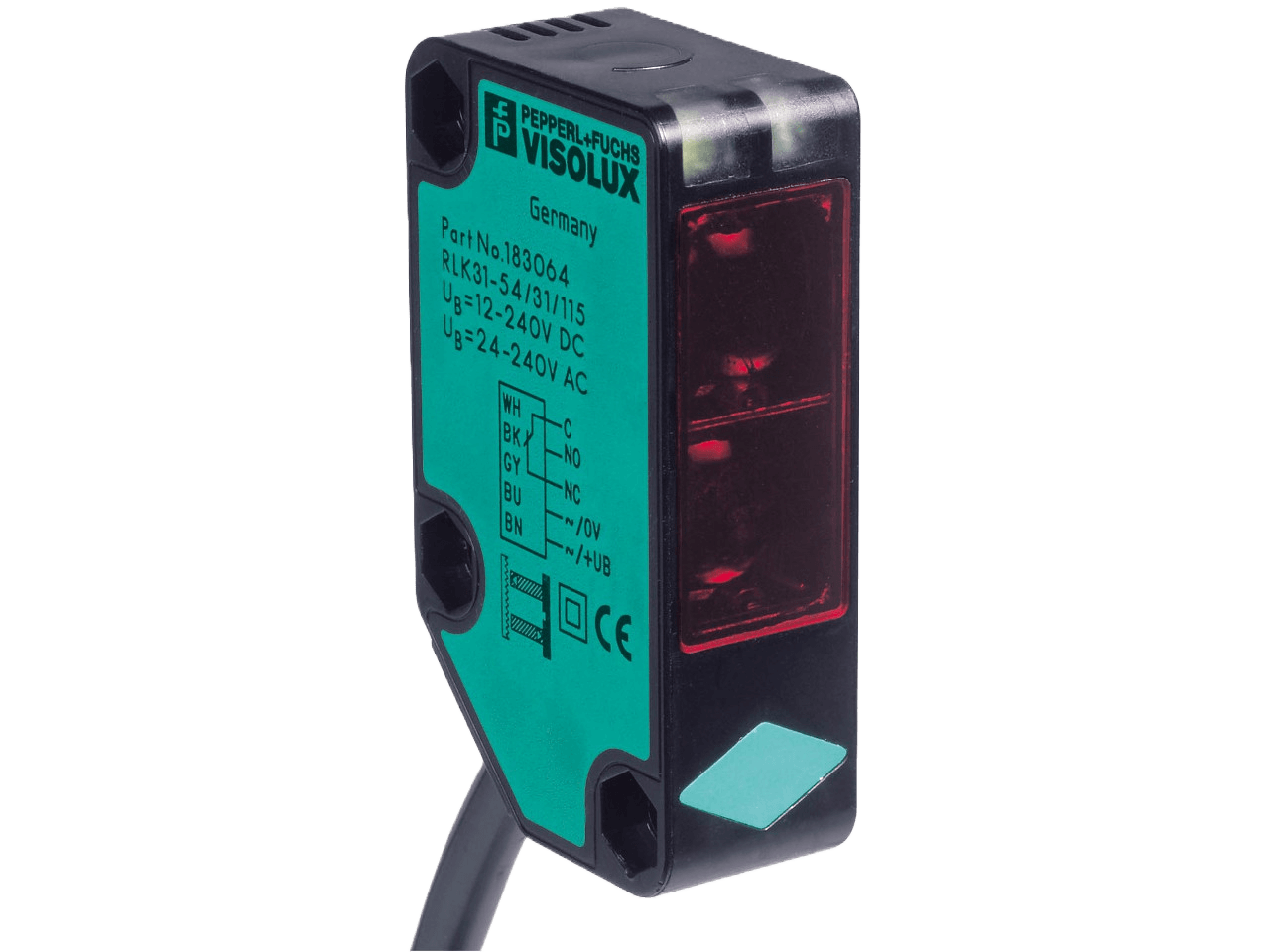

En raison de leur facilité d'installation et de leur fiabilité, les Cellules photoélectriques reflex sont très souvent utilisées pour l'automatisation des portes industrielles et la modernisation des installations de portes. La cellule photoélectrique à réflexion notre cellule photoélectrique à réflexion est particulièrement appréciée pour sa petite taille et son champ d'action pouvant atteindre 9 m entre le capteur et le réflecteur. La Cellule photoélectrique en version Tension d'alimentation universelle et avec sortie de relais est compatible avec de nombreuses commandes de portes courantes et donc particulièrement appréciée.

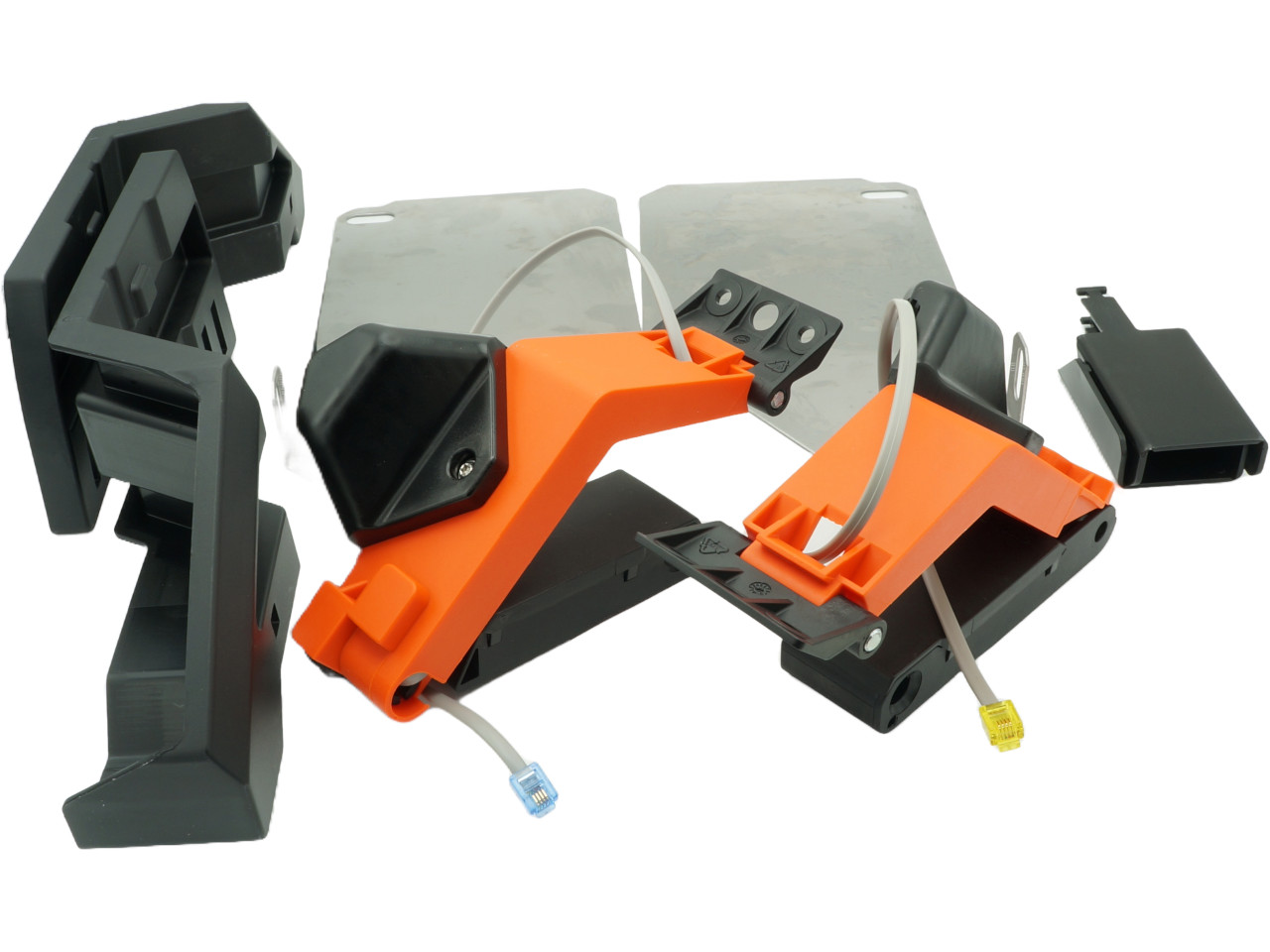

Cellule photoélectrique rétractable

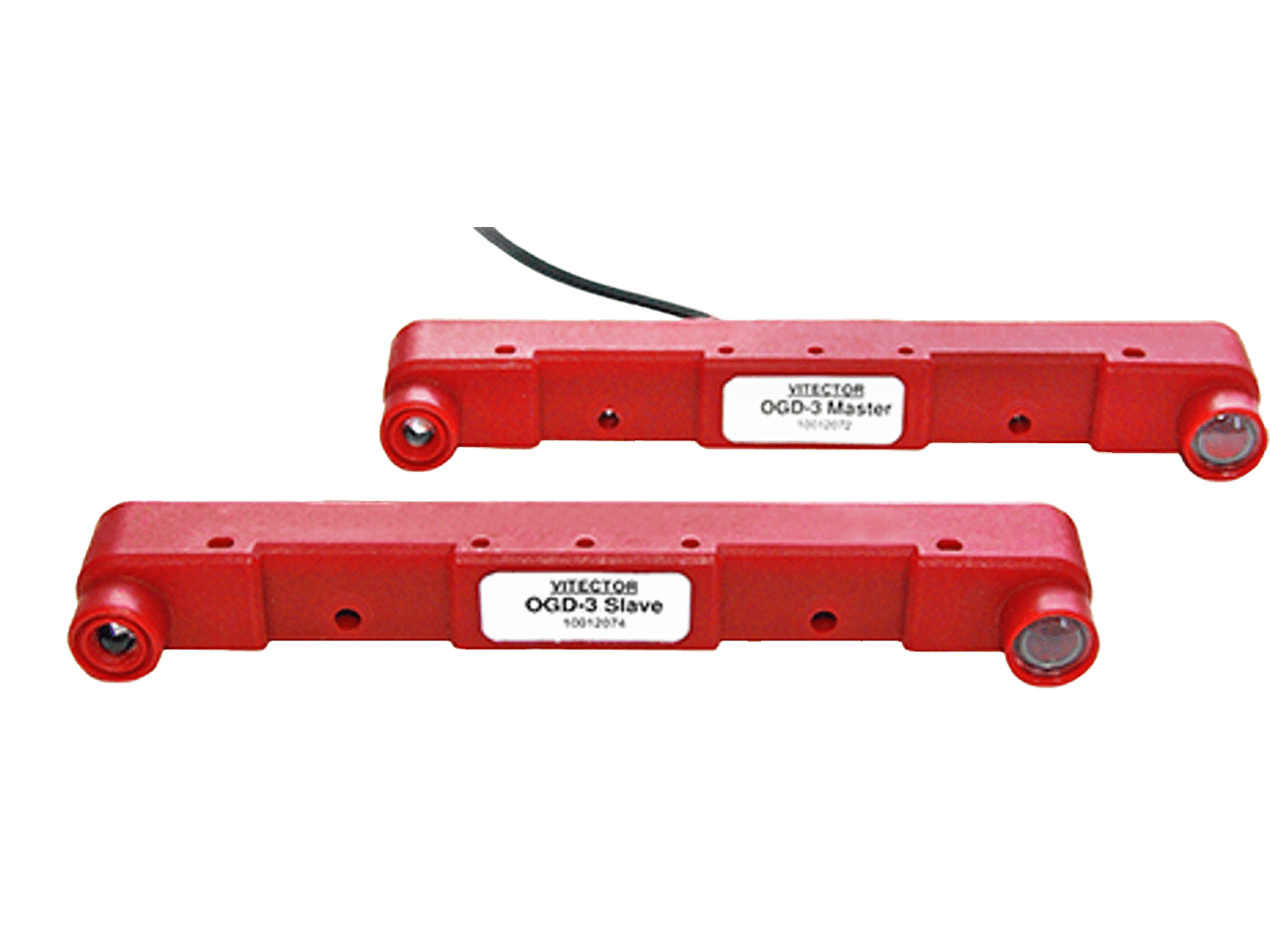

La Cellule photoélectrique avancée est généralement montée sur les portes sectionnelles, sur la section la plus basse de la porte, et son faisceau lumineux précède le bord inférieur de la porte grâce à un mécanisme spécial. Un obstacle se trouvant sur le trajet de la porte est ainsi détecté par la Cellule optique rétractable et le mouvement de la porte est stoppé avant que le bord de la porte ne touche l'obstacle. Ces systèmes peuvent remplacer une barre palpeuse et sont généralement développés par le fabricant de portes spécialement pour être utilisés sur certains modèles de portes.

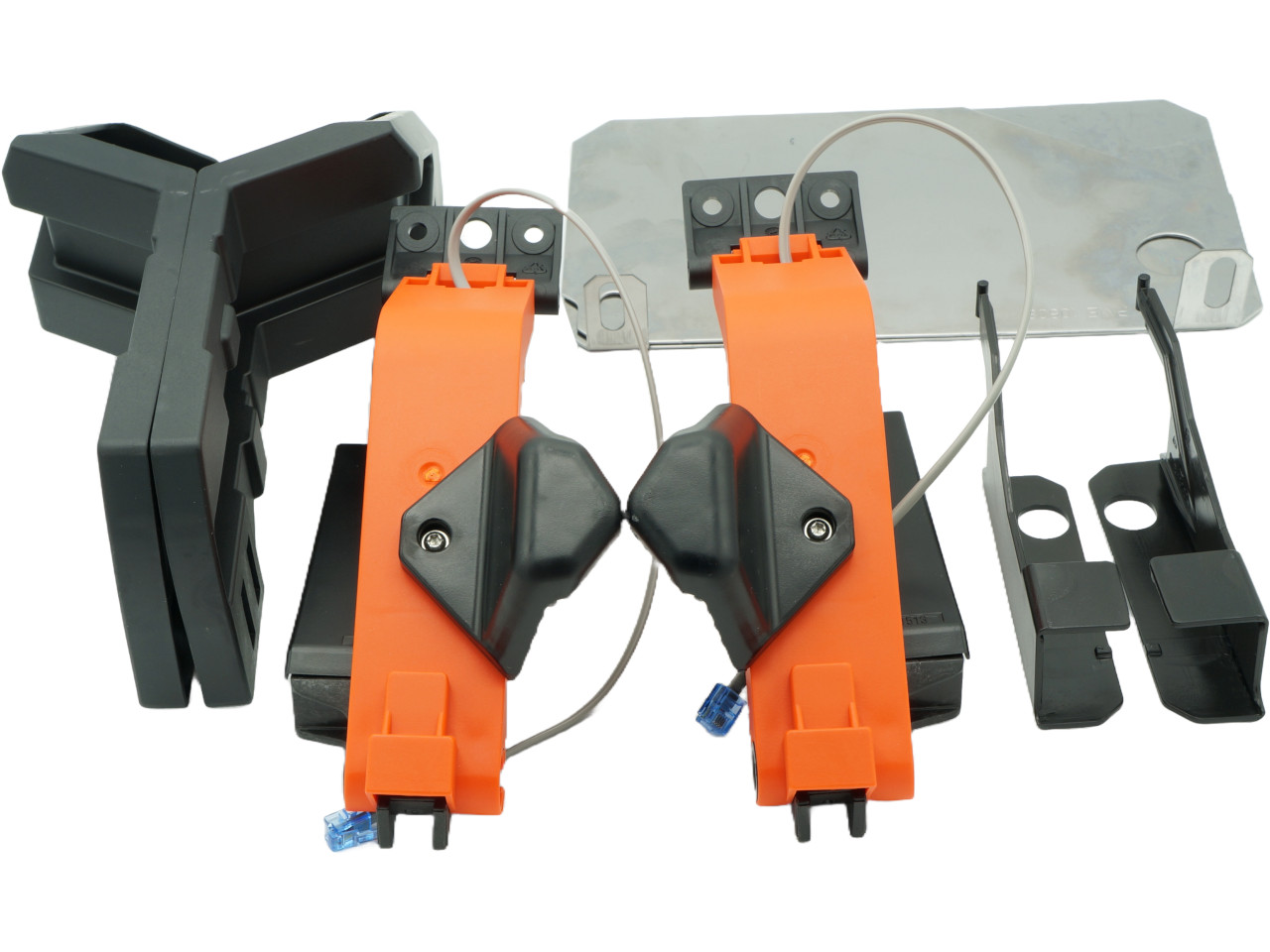

Un modèle particulièrement apprécié est ici le système VL1- ou VL2 de Hormann, qui est utilisé sur de nombreuses portes du fabricant et est disponible chez torautomatismes24 en tant que pièce de rechange.

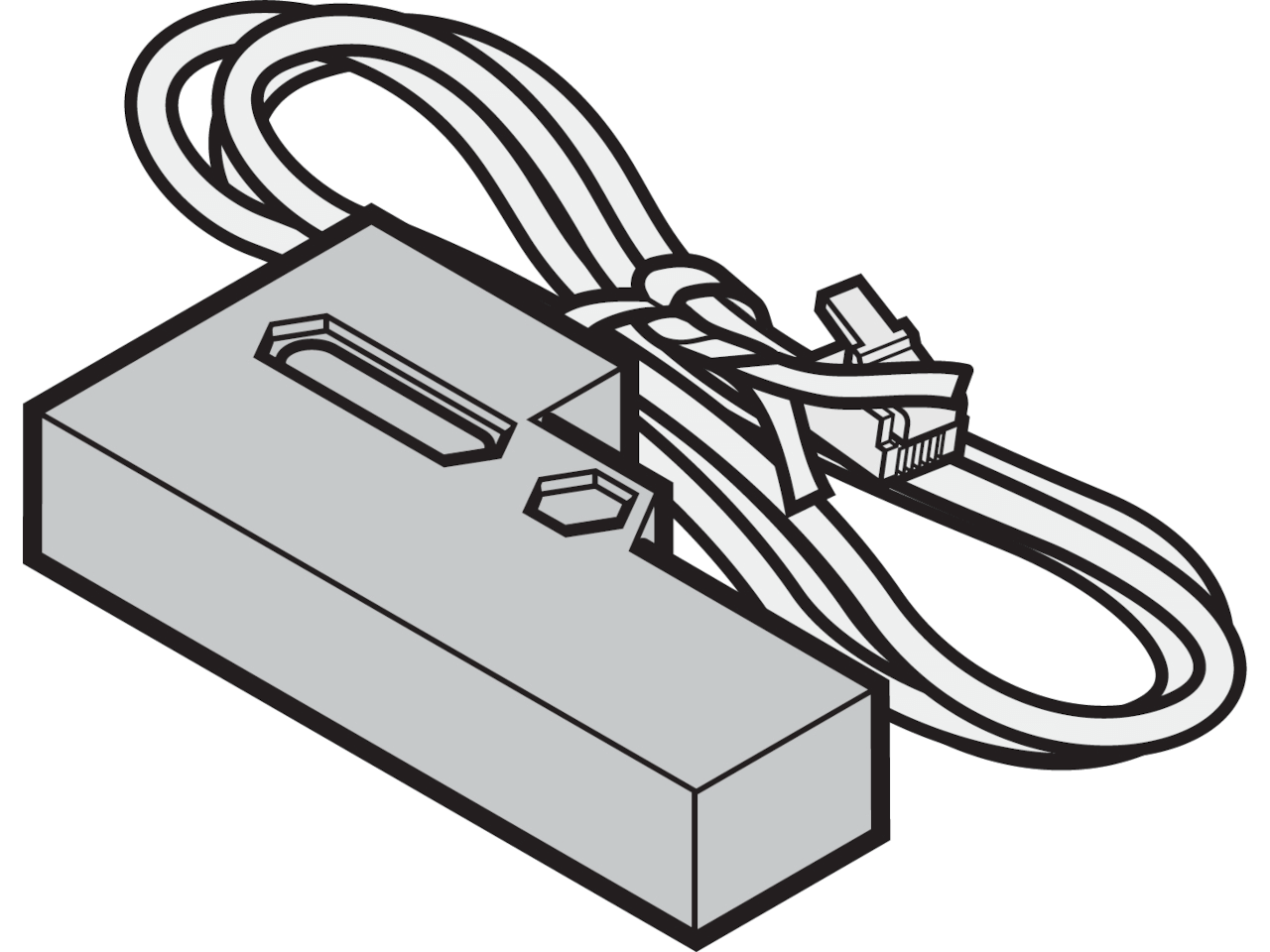

Anti-pincement /anti-écrasement sur les portes de garage à enroulement

La sécurité anti-pincement /anti-écrasement est utilisée pour détecter les obstacles sur les volets roulants / portes à enroulement lors du mouvement d'ouverture. Cela permet de garantir qu'un objet ou une personne soulevé(e) par inadvertance avec la porte ne se retrouve pas dans l'arbre d'enroulement de la porte. Ce type de cellule photoélectrique doit répondre à des exigences de sécurité particulières et a été spécialement conçu comme dispositif anti-pincement /anti-écrasement.

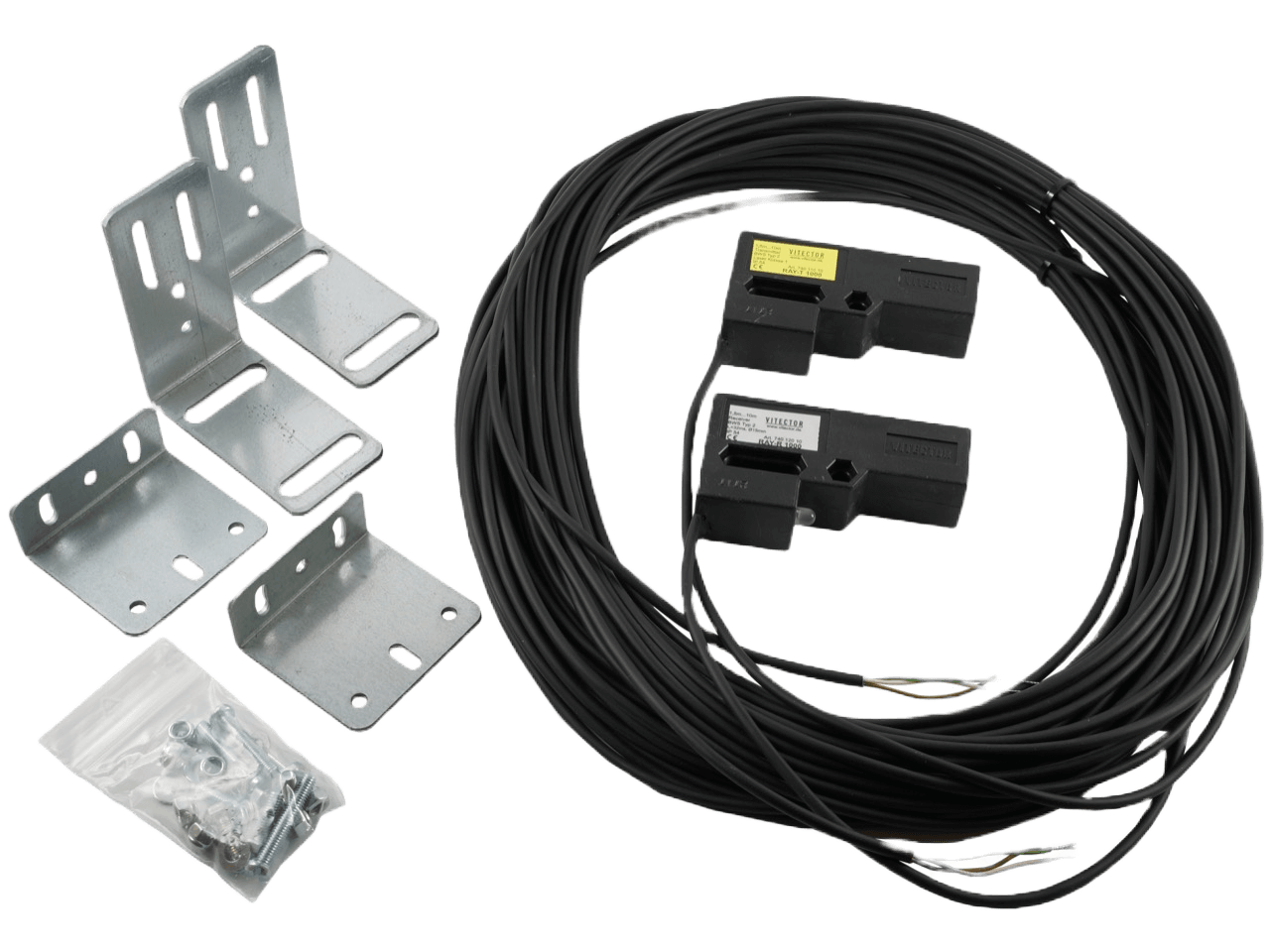

Pour sécuriser les grilles à enroulement automatisées, le modèle RAYTECTOR de Vitector by CEDES est particulièrement adapté. Le kit proposé par torautomatismes24 comprend également les équerres de montage appropriées pour une installation simple sur la porte. Cet anti-pincement /anti-écrasement met à disposition comme sortie le signal OSE bien connu, l'interface correspondante est déjà présente dans de nombreux Coffrets de commande. Si, lors d'un équipement ultérieur, la commande de porte existante ne met pas d'entrée OSE à disposition pour l'anti-pincement /anti-écrasement, une unité de contrôle, comme par ex. le OSE-C 2300 de Vitector by CEDES, est généralement nécessaire pour la mise en service.

Cellule photoélectrique pour machines

Dans l'industrie, les cellules photoélectriques sont des composants de sécurité indispensables. Ils protègent les employés contre les accidents en arrêtant immédiatement le fonctionnement des machines lorsque des personnes, des véhicules ou des appareils pénètrent dans la zone dangereuse. Cela se fait en interrompant le faisceau lumineux, ce qui entraîne l'arrêt automatique de la machine. Certains capteurs photoélectriques peuvent en outre être paramétrés et installés de manière à couvrir différentes distances et différents angles afin de garantir la meilleure protection possible.

Capteurs photoélectriques : précision et fiabilité

L'utilisation des cellules photoélectriques ne se limite pas uniquement aux portes et aux machines. Ils sont également utilisés dans d'autres domaines, comme par exemple dans les systèmes d'alarme. Une cellule photoélectrique dans la zone d'alarme détecte si une personne ou un objet indésirable pénètre dans la zone surveillée. Cela déclenche immédiatement une alarme et assure une réaction immédiate. Les cellules photoélectriques sont donc une méthode efficace pour sécuriser les biens privés et commerciaux.

Cellule photoélectrique : fabricant de qualité chez torautomatismes24

Que ce soit en tant que composant de sécurité pour les portails et les machines ou en tant que partie d'un système d'alarme, une Cellule photoélectrique est un élément indispensable qui assure une sécurité accrue. Grâce aux capteurs modernes à cellules photoélectriques, les dangers peuvent être détectés de manière fiable et les accidents évités. Les Cellules photoélectriques de fabricants renommés tels que Hormann, Novoferm, Pepperl+Fuchs, Cedes ou FRABA Vitector, en particulier, offrent une qualité supérieure et constituent un investissement rentable pour la sécurité d'une installation de porte.
